INVERTER로 부터의 NOISE피해는 전압과 ENERGY는 작지만 주파수는 비교적 높고 주기성을 가진 전자파(ELECTRO-MAGNETIC WAVE)의 경우와 비주기적으로 나타나며 ENERGY가 크고 전압이 높고 IMPULSE의 경우로 나누어 볼 수 있다.

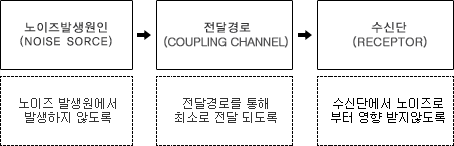

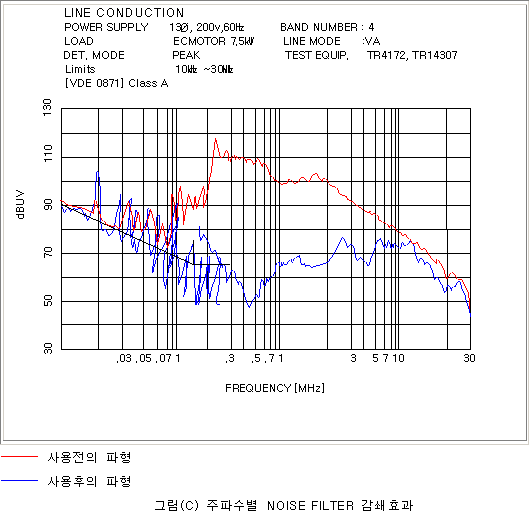

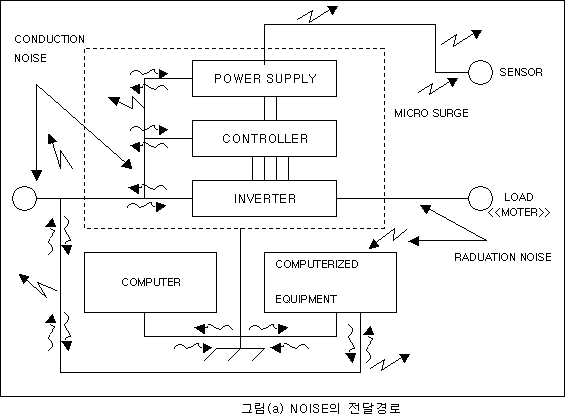

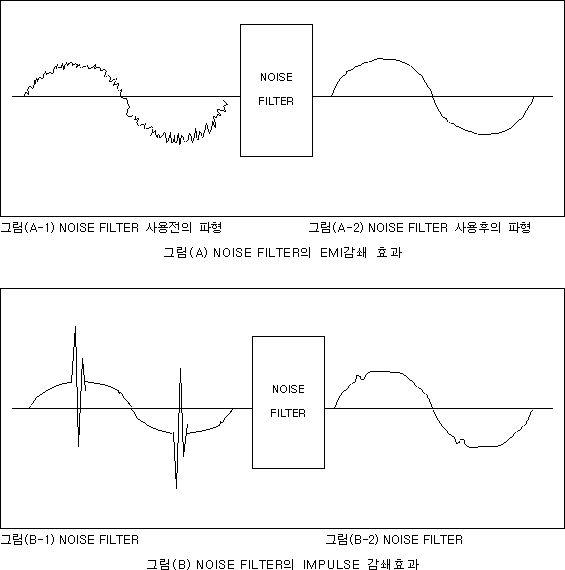

① EMI의 경우 EMI는 수㎑~수십㎒ 또는 수㎓ 대에 걸쳐 광범위하게 분포되어 있는 ELECTRO- MAGNETIC WAVE를 일으키게 한다. 특히 INVERTER는 대전력을 단속하여 전력을 공급하는 장치이므로 EMI LEVEL이 높고 ENERGY가 커서 내부의 제어부분과 인접기기에 보다 많은 피해을 입힌다. 이들 전자파는 전선을 따라가기도 하고 공기 중으로 방사하여 무선장해를 일으키기도 한다. 또한 SENSOR LINE에 침투하여 미세한 SENSOR의 신호를 변질 시키기도 한다. 이들 전자파가 실려있는 파형을 그림으로 나타내면 (b)와 같다.
② IMPULSE의 경우 IMPULSE는 INVERTER가 SWITCHING 할 때 발생하거나 SWITCH를ON/OFF할때 발생하기도 하는 충격전압 PULSE를 말함이며 모양은 그림(d)와 같다. 이 IMPULSE는 폭이 수㎱~십㎲까지 다양하며 PULSE의 전압도 수백~천 VOLT까지 다양하다.이들 IMPULSE는 전선을 따라 기기 밖으로 유출되어 인접 기기에 피해를 주기도 하고 INVERTER를 제어하는 자체 CONTROLLER에 침투하여 CONTROLLER의 오동작을 일으키게 하기도 한다.또한 PROGRAM MEMORY에 침투하여 PROGRAM을 지우거나 순서를 바꿔놓기도 한다. 이러한 일들은IMPULSE 전압의 크기나 빈도 수에 따라 자주 일어나기도 하고 그렇지 않기도 하지만, 문제가 발생했을 경우에 HARDWARE적으로나 SOFTWARE적으로 피해가 크고, 원인을 규명하기 어려운 경우가 많다.

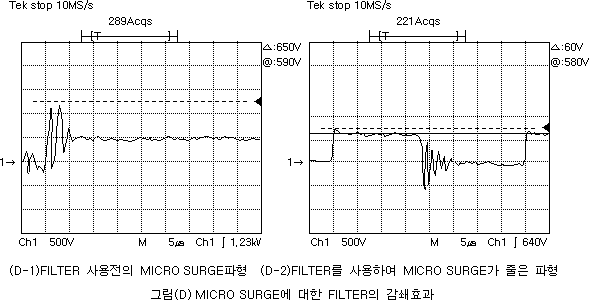

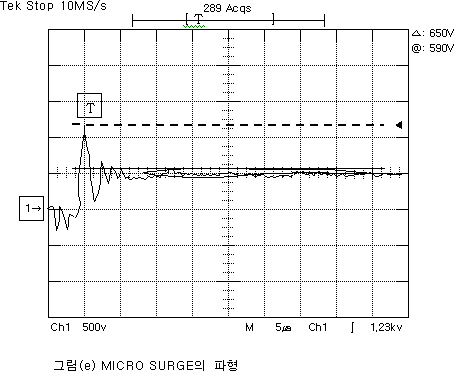

② 출력의 MICRO SURGE INVERTER의 출력 파형은 50/60㎐의 정형파가 아니라 수백㎐~십㎑에 이르는 구형파 이므로 상승 및 하강 시간이 지극히 짧고 전압의 기울기(dv/dt)가 급격하여 부하에 INDUCTANCE 및 CAPACITANCE가 존재하게 되면 발진을 일으키게 된다.이로 인해 상승 및 하강의 모서리에는 MICRO SURGE가 발생하게 되고 이 MICRO SURGE는 INVERTER 구동용 MOTOR의 동상의 권선과 권선 사이의 절연을 약화시킴으로서 MOTOR 를 소손시키거나 출력 전원을 공급하는 SWITCHING 소자를 파괴하기도 한다.
실제 사용상에 있어서 MOTOR의 권선간 절연내력은 일본에서 850V 정도로 보고되어 있으나, 국내에서 제작된 몇 종류의 MOTOR를 시험하여 본 결과 삼상 220VAC(DC 전압 은 약 310V)에서 동작하는 MOTOR도 파괴된 사례가 있는 것으로 보아 순간 절연내력이 500V에도 미치지못하는 제품도 있었다. 이는 일반적으로 절연 내력을 저주파 전압에 대한 것으로 해석하거나 정의함으로서, 고주파 전압이 인가되었을 때의 변화된 사항을 고려치 않았고 이로 인해 정확한 절연 내력을 산출하지 못한데 기인한다. 다시 말하자면, 동일한 제품에 DC 전압을 인가하여 측정한 절연 파괴전압과 60㎐의 정형파 전압을 인가하여 측정한 절연 파괴전압 수십㎑의 구형파 전압을 인가하여 측정한 절연 파괴전압은 다르다. 주파수가 높아질 수록 전압 변화의 기울기(dv/dt)가 커질수록 절연 파괴전압은 낮아지게 된다. 또한 MICRO SURGE의 크기는 배선의 길이에 비례하여 40M가 넘으면 DC전압의 2배 까지 증가하는 것으로 알려져 있지만, 실험의 결과로는 INVERTER와 MOTOR 사이의 배선 길이가 짧을 경우에도 MOTOR측에는 영향이 큰 것으로 밝혀졌다.실제로 배선의 길이가 2~3M일 경우를 200㎒급의 OSCILLOSCOPE로 측정하여본바 INVERTER측에는 MICRO SURGE가 측정되지 않았으나 MOTOR측에는 거의 DC 전압의 2배에 가까운 MICRO SURGE 전압이 측정되었다. 이는 MOTOR의 INDUCTANCE와 상간 부유용량 등에 의한 발진에 기인 한다고 생각된다. 이 뿐만 아니라 MICRO SURGE는 ENERGY가 크고 주파수가 높아서 (500㎑~10㎒ 가량) 인접 기기에 방사되어 제어장치나 통신장치의 에러를 초래하기도 한다.

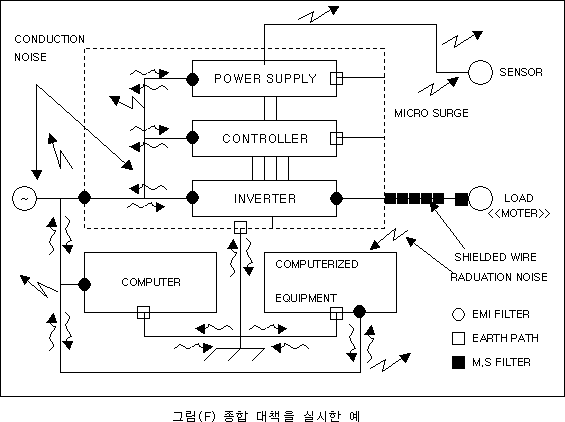

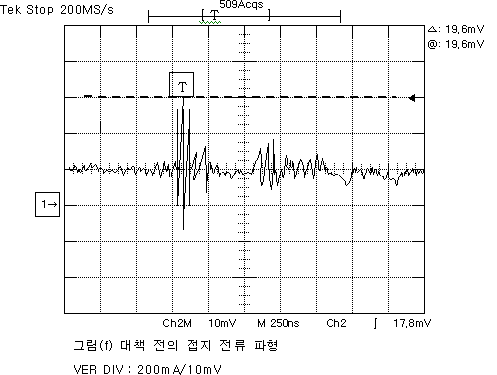

④ EARTH 전류 접지는 전기의 직접적인 감전으로 인한 인간의 신체적 피해로부터 안전을 도모하기 위하여 반드시 필요한 것이다.이러한 목적을 효과적으로 이루기 위하여서는 접지 사고가 발생하 였을 때 흐르는 많은 양의 접지 전류를 지표로 흘려 보내야만 한다. 따라서 접지선은 전기 전도도가 매우 좋아야만 한다. 접지의 조건은 공급전압, 공급전력 (소모전력), 등 전기적인 조건에 따라 접지 전류가 다르므로 접지선의 굵기, 접지 저항의 크기, 접지 전류의 양 등에 따라 법으로 등급이 정하여져 있다. 우리는 접지의 등급을 “종” 으로 표현한다. 전기를 사용하는 환경에서 접지는 대부분 하나의 사용 단위 별로 묶어서 지표에 묻혀있다. 이는 어느 하나의 전기 설비로부터 흘러나온 접지 전류가 지표까지 도달하기 전에 다른 기기의 접지 전류와 합류한다는 것을 뜻한다. 따라서, 다수의 전기 설비가 설치되어 있는 공장에서는 그림(a)에서 나타난 바와 같이 각각의 접지 전류가 서로 영향을 미칠 수도 있게 된다. 이때. 가) NOISE의 발생량이 많거나 나) 전압이 높거나 다) 소모전력이 큰 설비로부터 상대적으로 약한 설비는 접지 전류가 흘러 들어와 이로 인한 오동작을 일으 키게 된다. 이를 방지하기 위하여 상대적으로 강한 설비의 접지와 약한 설비의 접지는 지표의 접지 봉까지 분리하여 보낼 필요가 있다.
|
